كيفية اختيار صمام الفراشة المناسب لأنظمة إمداد المياه: دليل شراء شامل

2026-08-26 11:37:59

مقدمة

تلعب صمامات الفراشة دوراً أساسياً في أنظمة إمداد المياه الحديثة وشبكات الأنابيب. فمن شبكات توزيع المياه البلدية إلى محطات معالجة مياه الصرف الصحي، والمنشآت الصناعية، وأنظمة الحماية من الحرائق، يؤثر اختيار صمام الفراشة المناسب بشكل مباشر على سلامة خطوط الأنابيب، وكفاءة التشغيل، وتكاليف الصيانة.

ومع ذلك، فإن توافر تصاميم ومواد وتصنيفات ضغط وأنواع توصيل مختلفة في السوق يجعل اختيار صمام الفراشة الصحيح تحدياً للمهندسين والموزعين ومقاولي EPC ومشتري المشاريع.

يوضح هذا الدليل العوامل الرئيسية التي يجب مراعاتها عند اختيار صمام فراشة لتطبيقات إمداد المياه.

ما هو صمام الفراشة؟

صمام الفراشة هو صمام ربعي الدورة يستخدم قرصاً دواراً للتحكم في تدفق السوائل. عند فتح الصمام، يدور القرص بشكل موازٍ لخط الأنابيب، مما يسمح للمياه بالمرور بمقاومة minimal.

وعند الإغلاق، يدور القرص بشكل عمودي على اتجاه التدفق ويوفر إغلاقاً موثوقاً.

بالمقارنة مع الصمامات البوابية التقليدية، تتميز صمامات الفراشة بهيكل أكثر إحكاماً، ووزن أخف، وسهولة في التركيب، مما يجعلها مستخدمة على نطاق واسع في أنظمة الأنابيب ذات الأقطار الكبيرة.

لماذا تُستخدم صمامات الفراشة على نطاق واسع في أنظمة المياه؟

يتم تركيب صمامات الفراشة بشكل شائع في:

· أنظمة إمداد المياه البلدية

· خطوط أنابيب مياه الشرب

· محطات معالجة مياه الصرف الصحي

· شبكات الحماية من الحرائق

· أنظمة الري

· أنظمة تداول المياه الصناعية

· أنظمة تكييف الهواء

يجعلها تصميمها المدمج وتشغيلها البسيط مناسبة بشكل خاص للتطبيقات التي تتطلب تشغيلاً متكرراً أو خطوط أنابيب بأقطار كبيرة.

6 عوامل رئيسية عند اختيار صمام الفراشة

1. اختيار النوع الصحيح من صمام الفراشة

تتطلب التطبيقات المختلفة تصاميم مختلفة من صمام الفراشة.

تشمل الأنواع الشائعة:

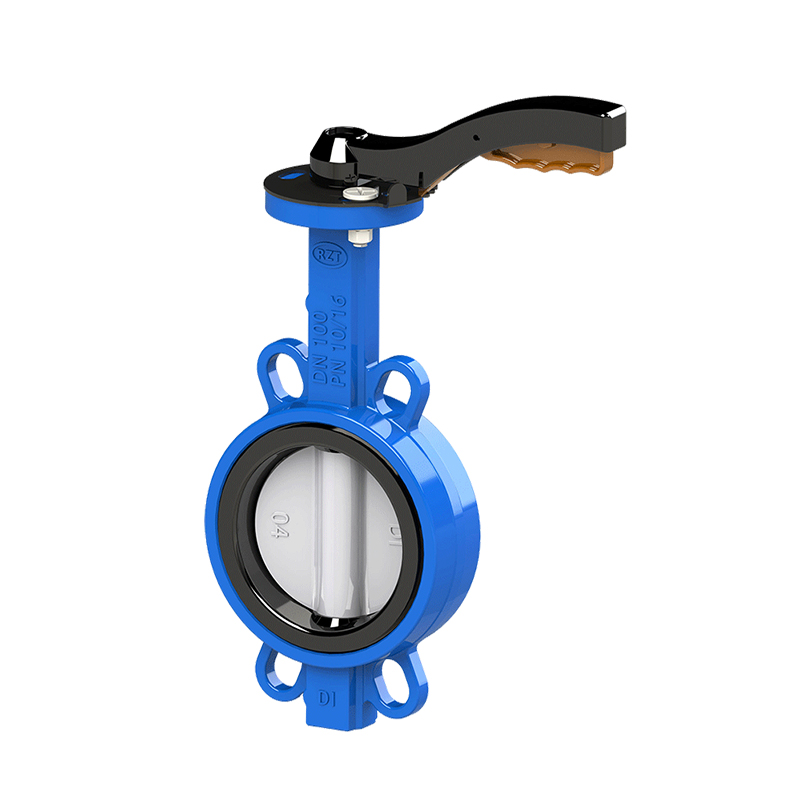

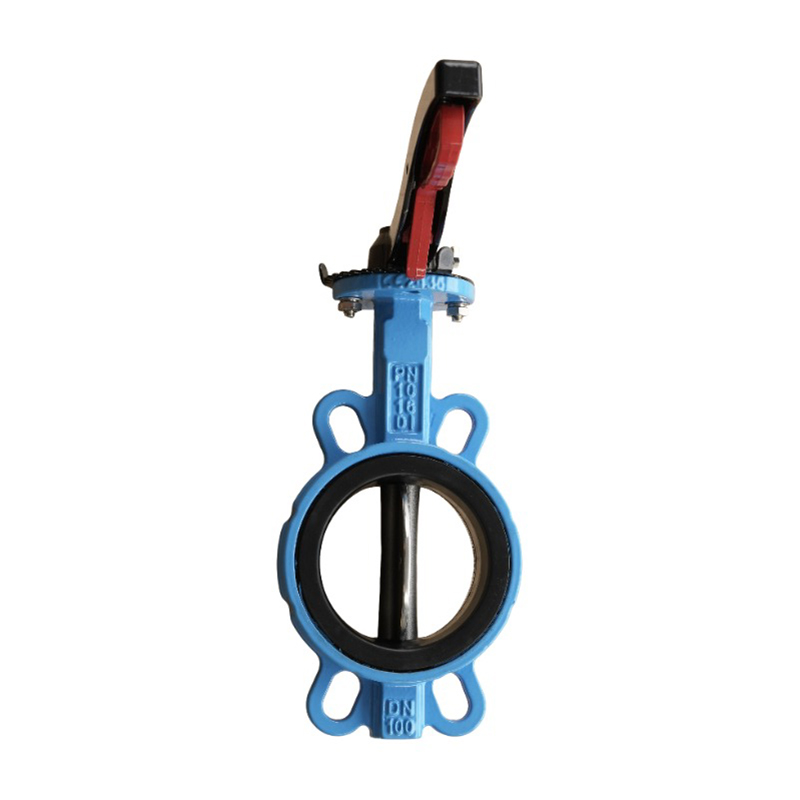

صمام فراشة من النوع الرقائقي (Wafer)

يتم تركيب صمام الفراشة من النوع الرقائقي بين شفتي خط أنابيب.

المزايا:

· تصميم مدمج

· هيكل خفيف الوزن

· حل فعال من حيث التكلفة

· سهولة التركيب

يُستخدم على نطاق واسع في أنظمة تكييف الهواء ومعالجة المياه وخطوط الأنابيب الصناعية.

صمام فراشة من النوع ذو الفتحات (Lug)

يستخدم صمام الفراشة من النوع ذو الفتحات حشوات ملولبة حول جسم الصمام.

المزايا:

· مناسب للتركيب في نهاية الخط

· سهولة الصيانة

· ثبات أفضل لخط الأنابيب

يُختار عادةً للأنظمة التي تتطلب صيانة متكررة.

صمام فراشة بشفة (Flanged)

توفر صمامات الفراشة بشفة أداء اتصال أقوى.

المزايا:

· موثوقية عالية في التركيب

· مناسب لخطوط الأنابيب ذات الأقطار الكبيرة

· سهولة المحاذاة أثناء التركيب

تُستخدم بشكل شائع في مشاريع المياه البلدية والتطبيقات الصناعية.

2. اختيار مادة الصمام المناسبة

يحدد اختيار المادة متانة الصمام ومقاومته للتآكل.

تشمل المواد الشائعة لصمام الفراشة:

لتطبيقات إمداد المياه، تُفضل صمامات الفراشة المصنوعة من الحديد المطيل ذات المقاعد EPDM على نطاق واسع لأنها توفر مقاومة ممتازة للتآكل وأداء موثوقاً في الإغلاق.

3. التحقق من متطلبات تصنيف الضغط

قبل اختيار صمام الفراشة، تأكد من ضغط التشغيل لخط الأنابيب.

تشمل تصنيفات الضغط الشائعة:

· PN10

· PN16

· PN25

· ANSI Class 150

لأنظمة إمداد المياه البلدية وأنظمة المياه الصناعية، تُعد صمامات الفراشة PN10 وPN16 من أكثر الخيارات استخداماً.

قد يؤدي اختيار صمام بتصنيف ضغط غير مناسب إلى تسربات وتلف المعدات وزيادة تكاليف الصيانة.

4. اختيار المقاس الصحيح للصمام

تتوفر صمامات الفراشة بمجموعة واسعة من المقاسات.

تشمل المقاسات الشائعة:

· DN50

· DN100

· DN200

· DN300

· DN500

· DN800

صمامات الفراشة ذات الأقطار الكبيرة مناسبة بشكل خاص لـ:

· خطوط أنابيب نقل المياه

· محطات الضخ

· أنظمة الخزانات

· مرافق معالجة المياه

يضمن اختيار المقاس الصحيح أداء تدفق مناسباً ويقلل من فقدان الضغط.

5. مراعاة المعايير الدولية

بالنسبة لمشاريع المياه العالمية، يجب أن تتوافق صمامات الفراشة مع المعايير المعترف بها.

تشمل المعايير الشائعة:

· EN 593

· API 609

· AWWA C504

· معايير DIN

· معايير ISO

يساعد اختيار الصمامات المصنوعة وفقاً للمعايير الدولية في ضمان التوافق مع أنظمة الأنابيب العالمية.

6. مراعاة طريقة التشغيل

يمكن تشغيل صمامات الفراشة بطرق مختلفة:

التشغيل اليدوي

باستخدام ذراع يدوي أو علبة تروس.

مناسب لـ:

· المقاسات الصغيرة والمتوسطة

· التشغيل منخفض التردد

صمام فراشة يعمل كهربائياً

مناسب لـ:

· أنظمة المياه الآلية

· تطبيقات التحكم عن بُعد

· مشاريع إدارة المياه الذكية

صمام فراشة يعمل بالهواء المضغوط

مناسب لـ:

· أنظمة الأتمتة الصناعية

· متطلبات الفتح والإغلاق السريع

صمام الفراشة مقابل الصمام البوابي: أيهما يجب أن تختار؟

يُستخدم كل من صمامات الفراشة والصمامات البوابية على نطاق واسع في أنظمة المياه.

تُفضل صمامات الفراشة غالباً لخطوط الأنابيب ذات الأقطار الكبيرة بفضل تصميمها المدمج ومزاياها من حيث التكلفة.

تُختار الصمامات البوابية عادةً عند الحاجة إلى فتحة تدفق كاملة وعزل موثوق.

التطبيقات الشائعة لصمامات الفراشة

إمداد المياه البلدية

تساعد صمامات الفراشة في التحكم بشبكات توزيع المياه من خلال توفير إغلاق موثوق وعزل للتدفق.

معالجة مياه الصرف الصحي

يجعلها تصميمها المقاوم للتآكل مناسبة لخطوط أنابيب الصرف الصحي ومرافق المعالجة.

أنظمة الحماية من الحرائق

يعد التشغيل الموثوق أمراً بالغ الأهمية في شبكات الحماية من الحرائق التي تتطلب تحكماً سريعاً وموثوقاً بالمياه.

أنظمة المياه الصناعية

تُستخدم صمامات الفراشة على نطاق واسع في خطوط أنابيب مياه التبريد ومياه العمليات والمرافق.

كيفية اختيار مصنع موثوق لصمامات الفراشة؟

قبل شراء صمامات الفراشة، ينبغي على المشترين تقييم:

· الخبرة التصنيعية

· نظام إدارة الجودة

· الشهادات الدولية

· إجراءات فحص المواد

· قدرة اختبار الضغط

· قدرة التخصيص OEM

· خبرة التصدير

يجب على الشركة المصنعة المحترف للصاميم تقديم مستندات فنية كاملة وتقارير فحص وحلول مخصصة وفقاً لمتطلبات المشروع.

لماذا تختار CHIZHOU SUN RISING valve & PIPE FITTING؟

تتخصص شركة CHIZHOU SUN RISING VALVE & PIPE FITTING CO., LTD. في تصنيع وتصدير صمامات الحديد الزهر وحديد المطيل للأسواق العالمية.

توفر الشركة:

· صمامات بوابية

· صمامات فراشة

· صمامات عدم رجوع

· مصفاة

· صمامات هواء

· صمامات كروية

· تركيبات الأنابيب

يتم تصنيع المنتجات وفقاً للمعايير الدولية بما في ذلك متطلبات DIN و ANSI و AWWA.

بفضل القدرة الإنتاجية المهنية ومراقبة الجودة الصارمة والشهادات الدولية مثل ISO9001 و CE و WRAS و ACS، توفر الشركة المصنعة حلول صمامات موثوقة لمشاريع إمدادات المياه ومعالجة مياه الصرف الصحي والحماية من الحرائق ومشاريع خطوط الأنابيب الصناعية.

الأسئلة الشائعة

ما هو أفضل صمام فراشة لإمدادات المياه؟

لأنظمة إمدادات المياه، يتم اختيار صمامات الفراشة المصنوعة من حديد المطيل بمقاعد EPDM بشكل شائع لأنها توفر إحكاماً موثوقاً ومقاومة للتآكل.

ما الفرق بين صمامات الفراشة من النوع ويبينيهما والأخرى بشفة؟

تتميز صمامات الفراشة من النوع ويبينيهما بأنها مدمجة واقتصادية، بينما توفر صمامات الفراشة بشفة اتصالات أقوى لخطوط الأنابيب الأكبر.

هل يمكن استخدام صمامات الفراشة لمياه الصرف الصحي؟

نعم. تُستخدم صمامات الفراشة المختارة بشكل مناسب على نطاق واسع في معالجة مياه الصرف الصحي وأنظمة خطوط أنابيب الصرف الصحي.

ما تصنيف الضغط الذي يجب أن أختاره؟

يعتمد تصنيف الضغط الصحيح على ضغط عمل خط الأنابيب. تُعد PN10 و PN16 من الخيارات الشائعة لتطبيقات المياه.
